1、概述:

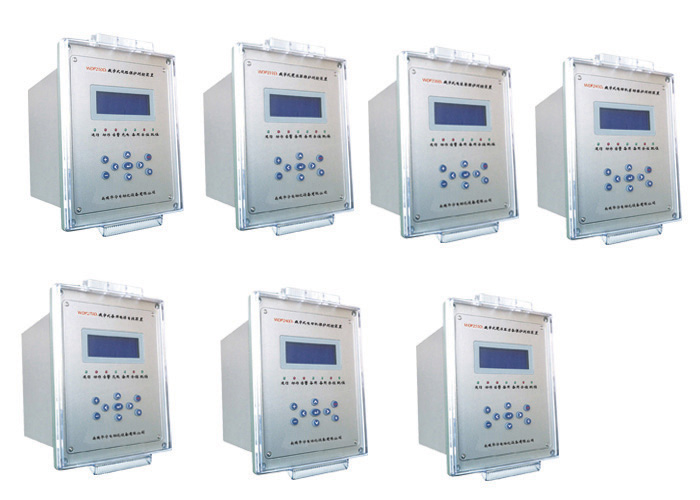

WDP-200系列保护测控装置作为分散安装的保护测控装置功能最强,容量最大,适合电力系统110KV及以下变电站不接地系统或经小电阻接地系统各种保护及测控,也可组屏安装。除了发电机保护装置以外,包括110KV主变在内均带有测控功能,对不带测控装置或要求测控与保护分开配置的场合,可与辅助设备的分散测控装置配合使用以便构成综合自动化系统。由WDP-200馈线保护测控装置、WDP-210线路保护测控装置、WDP-220电容器保护测控装置、WDP-230配电变保护测控装置、WDP-240电动机保护测控装置、WDP-240l电抗器保护测控装置、WDP-250主变保护测控装置、WDP-216数字式光纤电流差动保护测控装置、WDP-290C发电机差动保护装置、WDP-291C发电机后备保护装置、WDP-270备用电源自投装置组成。硬件配置:16路交流量输入;22路遥信量输入(为220V强电输入),最多可以控制16个继电器,通讯接口最多可配两个串口或一个以太网接口;全部保护装置均带操作箱功能。WDP-200系列全套装置分为两种型号,C型和D型,C型不带测控功能,D型不单具有保护功能还具有测控功能。

2、装置的特点:

WDP-200系列保护测控装置为WDP-2000厂站综合自动化系统的内含产品,其硬件基本相同,只是软件不同,一体化设计,硬件、软件均采用模块化设计,均采用统一平台,用户只须掌握一种产品就能了解其余产品。
1)硬件采用模块化设计,按照功能分为交流插件、CPU插件、开入量电源插件、出口继电器件,其中交流插件固定在机箱内,其余组成一个自由拔插的整体插件,方便了现场的调试及维护。
2)一体化设计,不单具有保护功能还具有遥测、遥控、遥信功能,具有独立的操作回路,不需附加其他设备即可直接跳合开关。在装置面板上装设有分/合闸开关、远方/就地开关,在装置面板上即可对开关进行操作。
3)高集成度设计,CPU板上包含了全部数字电路,如A/D转换、开关量输入、出口继电器驱动回路、人机接口、通信处理等,其核心采用INTEL公司的准32位机作为中央处理机,具有速度快、稳定、可靠的特点,大容量寻址空间,并具有DSP功能。CPU板上配有大容量的RAM、FLASH MEMORY,信息处理能力强,并设置了高精度的时钟芯片。
4)人性化设计,产品采用全汉化的液晶显示,菜单简单,界面友好,全部定值、事件报告、各单菜均汉化,使用简单方便。
5)强大的通信处理能力,提供双网结构的现场总线,同时也可选择提供一个以太网接口,从而满足各种用户的需要。
6)全部信息,包括故障录波信息均掉电不丢失。
7)装置具有体积小,为19/4英寸机箱。嵌入式安装,功能全,使用范围广,既可就地安装,又可组屏组柜。具有防尘、防振动功能,适用于环境相对恶劣的现场运行。
8)完善的自检功能,采样精度无需调节,提高了运行稳定性。
3、主要技术指标及参数:
3.l额定数据:
1)电源电压:220V或110V(定货请注明),交流或直流
2)交流电压:57.7V或100V
3)交流电流:5A或1A
4)频率:50Hz
3.2交流回路的过载能力:
1)交流电压:连续工作1.2Un
2)交流电流:持续工作2In 20In时可持续1s
3.3功耗:1)直流功耗:正常 <15W;跳闸 <20W
2)交流电压:<0.5VA/相
3)交流电流:<1VA/相(IN=5A)
      <0.5VA/相(IN=1A)
3.4接点容量:
接点载流容量5A
接点断弧容量60VA(直流220V
.5跳合闸电流:
跳闸电流0.5A-4A可调
合闸电流0.5A-4A可调
3.6精确工作范围:
电压:0.3V-120V
电流:0.2A-120A


型号名称
保护功能
测控功能
资料下载
WDP-200馈线
保护测控装置
三相式三段定时限过流保护;
反时限过流保护;
三段零序电流保护;
三相一次重合闸;
手合及重合加速保护(前加速或后加速);
低周减载保护;
过负荷保护(可选择发信号或跳闸);
具有故障录波功能;
具有独立的操作回路;
16路交流量采集;
最多22路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
最多4路脉冲量输入;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-210线路
保护测控装置
三相式三段低压闭锁方向电流保护;
反时限电流保护;
三段零序定时限方向过流保护;
三相一次重合闸,可选择检同期、检无压或非同期;
手合及重合闸加速,设有专门的加速段,可选择前、后加速;
低周减载;
过负荷保护;
具有独立的操作回路及故障录波。
16路交流量采集;
最多22路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
最多4路脉冲量输入;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-220电容器
保护测控装置
二段相电流保护;
低电压保护;
过电压保护;
零序电流/不平衡电流保护、零序电压/不平衡电压保护;
可选择电流闭锁失压保护。
16路交流量采集;
最多22路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
最多4路脉冲量输入;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-221电容器
保护测控装置
桥差电流保护;
二段相电流保护;
低电压保护;
过电压保护;
零序电流保护;
可选择电流闭锁失压保护。
16路交流量采集;
最多22路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
最多4路脉冲量输入;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-222电容器
保护测控装置
桥差电压保护;
二段相电流保护;
低电压保护;
过电压保护;
零序电流保护;
可选择电流闭锁失压保护。
16路交流量采集;
最多22路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
最多4路脉冲量输入;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-230配电变
保护测控装置
高压侧三相式两段电流速断、过电流保护;
其中高压侧过电流可选择三相反时限过电流保护;
过负荷保护,过负荷可动作于信号或跳闸;
高压侧零序过电流保护,可动作于信号或跳闸;
低压侧两段零序电流保护,也可选择反时限过电流保护;
瓦斯保护及其它非电量保护信号转换出口。
16路交流量采集;
最多22路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
最多4路脉冲量输入;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-240电动机
保护测控装置
电流序分量速断保护(正序速断保护、负序速断保护)-正序和负序;
负序反时限-不对称故障的保护(不平衡保护);
正序反时限-堵转等对称故障保护;
接地保护;
热过载保护;
启动时间过长保护;
F-C闭锁;
热过载告警功能。
16路交流量采集;
最多22路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
最多4路脉冲量输入;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-241电动机
保护测控装置
差动速断;
比率差动保护;
二段定时限过流保护;
过负荷保护(可动作于发信或跳闸);
零序过流保护;
零序过压保护;
低电压保护;
过电压保护;
非电量保护;
独立的操作回路及故障录波功能、CT断线告警功能。
16路交流量采集;
最多22路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
最多4路脉冲量输入;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-2401电抗器
保护测控装置
差动速断;
二次谐波制动的比率差动保护;
二段定时限过流保护;
过负荷保护(可动作于发信或跳闸);
零序过流保护;
零序过压保护;
非电量保护;
独立的操作回路及故障录波功能;
CT断线告警功能。
16路交流量采集;
最多22路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
最多4路脉冲量输入;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-250主变差动
保护测控装置
差动速断;
二次谐波制动的比率差动保护;
非电量保护;
过载闭锁有载调压;
CT断线告警功能;
具有独立的操作回路及故障录波;
适用于双圈变压器。
16路交流量采集;
最多22路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
最多4路脉冲量输入;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-2501主变差动
保护装置
(不带操作箱功能)
差动速断;
二次谐波制动的比率差动保护;
非电量保护;
过载闭锁有载调压;
CT断线告警功能;
故障录波;
适用于三圈变压器。
WDP-251变压器
后备保护测控装置
三段复合电压闭锁过流保护,其中Ⅰ、Ⅱ段可带方向闭锁;
三段零序电压闭锁零序电流保护,其中Ⅰ、Ⅱ段两时限,Ⅲ段一时限;其第Ⅲ段可由控制字选择投退零序电压闭锁,Ⅰ、Ⅱ段可由控制字选择带方向;
间隙零序电流保护;
零序电压保护;
启动风冷;
PT断线自检功能;
过负荷告警。
16路交流量采集;
最多22路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
最多4路脉冲量输入;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-252变压器
后备保护测控装置
三段复合电压闭锁过流保护,每段一时限,其中Ⅰ、Ⅱ段可带方向闭锁;
启动风冷;
PT断线自检功能;
过负荷告警。
16路交流量采集;
最多22路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
最多4路脉冲量输入;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-216数字式
光纤电流差动
保护测控装置
相电流差动;
Ⅱ段相间方向电流(可选择方向闭锁或低压闭锁);
Ⅲ段相间方向电流(可选择方向闭锁或低压闭锁);
Ⅱ段零序方向电流(可选择方向闭锁);
Ⅲ段零序方向电流(可选择方向闭锁);
三相重合闸(可选择非同期、检无压、检同期);
电流加速段(可选择前加速、后加速、手合加速);
过负荷保护(可选择跳闸及发信号);
防误闭锁功能;
远方管理功能。
16路交流量采集;
最多22路开关量遥信采集、遥信变位、事故遥信;
U、I、P、Q、COSΦ、F等交流量的遥测;
正常断路器的遥控分合;
开关事故次数统计及事件顺序记录;
最多4路脉冲量输入;
正向有功、反向有功、正向无功、反向无功电量显示。
WDP-290C发电机
差动保护装置
差动速断;
比率差动保护(电流纵差保护);
转子一点接地及两点接地保护;
过负荷保护;
负序过负荷保护;
CT断线判别及非电量保护。
WDP-291C发电机
后备保护装置
二段复合电压闭锁过流保护,每段一时限;
横差电流(零序电流)保护;
失磁保护;
过电压保护;
调相失压保护;
100%定子接地保护;
对称过负荷告警;
负序过负荷告警;
PT断线自检功能;
三相操作回路。
WDP-270备用电源
自投装置
主要功能:
6种备用电源自投方式;
16路交流量采集;
最多22路遥信量开入采集;
4路脉冲电度输入。
